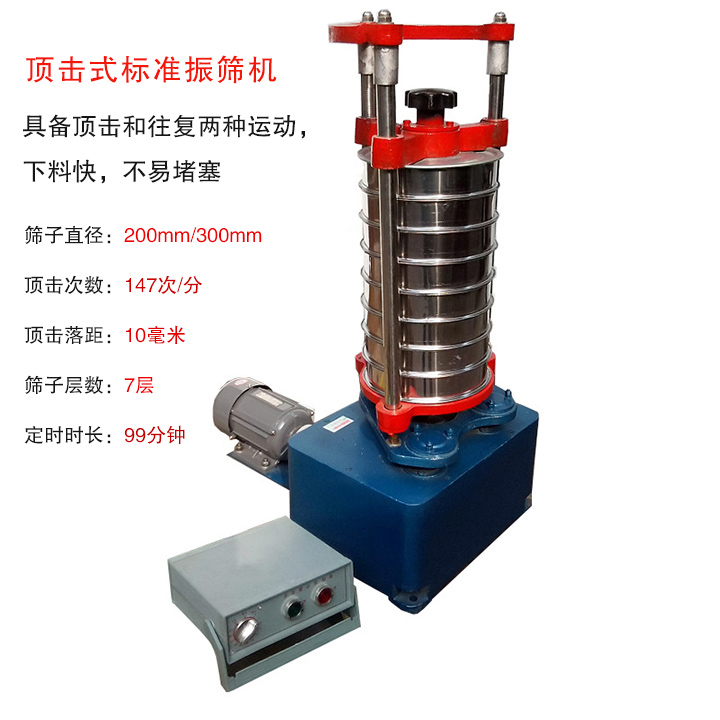

頂擊式標準振篩機也叫震擊式標準振篩機，頂擊式振篩機，是與試驗篩配套使用的篩分設備，可套直徑200MM與300MM的標準篩。頂擊式標準振篩機主要由擺動機構，震擊機構，夾緊機構等部分組成，通過周向擺動和上下振擊進行篩分工作，篩分時間可根據需要自行設定，適用于公路、建筑、地質冶金科研等部門的試驗室對物料進行篩分分析。

頂擊式標準振篩機產品技術參數：

型號	名稱	單位	數值
01	篩子直徑	厘米	20	立即咨詢
02	可配篩子層數	層	7
03	篩子孔徑	毫米	0-0.038
04	搖動次數	次/分	221
05	頂擊次數	次/分	147
06	回轉半徑	毫米	12.5
07	頂擊落距	毫米	10mm
08	電機功率	千瓦	0.38
09	電源電壓	伏	380
10	電機轉速	轉/分	2800
11	機器重量	公斤	120
12	外形尺寸	毫米	586*370*952

頂擊式標準振篩機工作原理：

電動機通過轉動軸，蝸輪付帶擺動架上的主偏心軸旋轉，從而又連帶動其它兩個付偏心軸回轉促使整個篩組的擺動半徑，也等于偏心距的平面圓周擺動。同時在同一臺電動機帶動另一對蝸輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重下落在機座的砧座上，使擺動架得到平面圓周擺動的同時進行震擊。

頂擊式振篩機工作原理

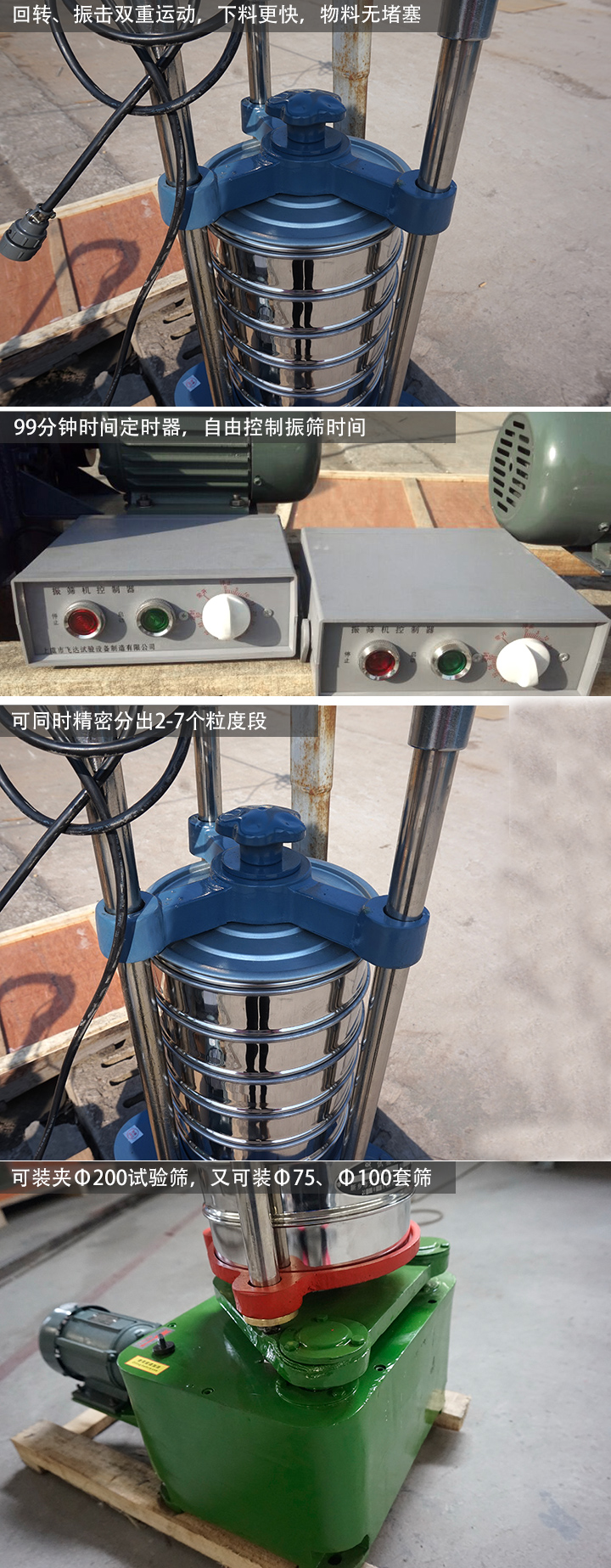

頂擊式標準振篩機特點：

1、具有回轉及振擊雙重運動，通過周向擺動和上下振擊進行篩分工作，下料更快，可減少物料堵塞，提高篩分精度。

2、能定時控制篩分時間，保證實驗重復性，篩分數據準確。

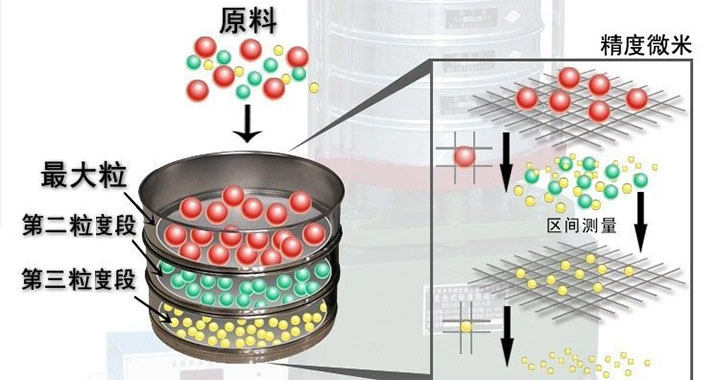

3、可放置8層試驗篩（包含篩底），可將一種顆粒物料同時精密分出2-7個粒度段。

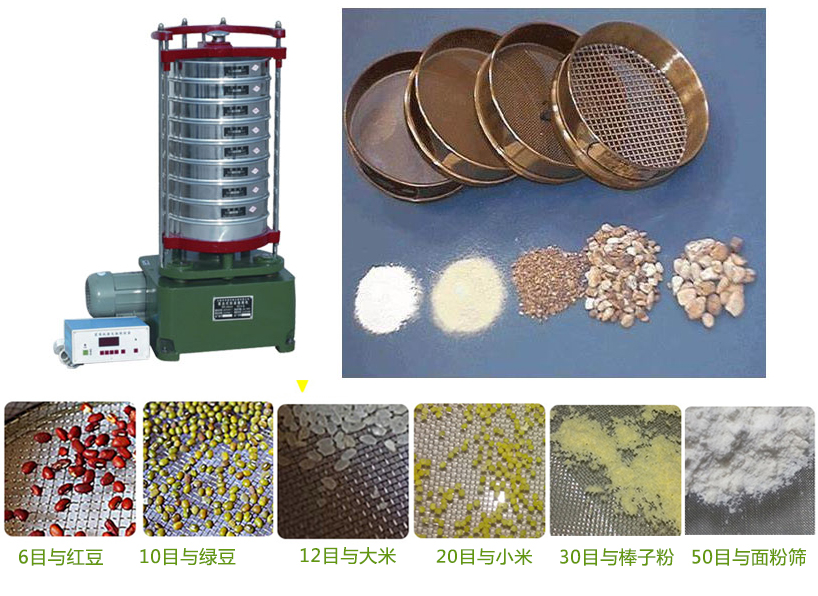

4、標準振篩機是與試驗篩配套使用的設備，可裝夾Φ200試驗篩，又可裝Φ75、Φ100套篩。

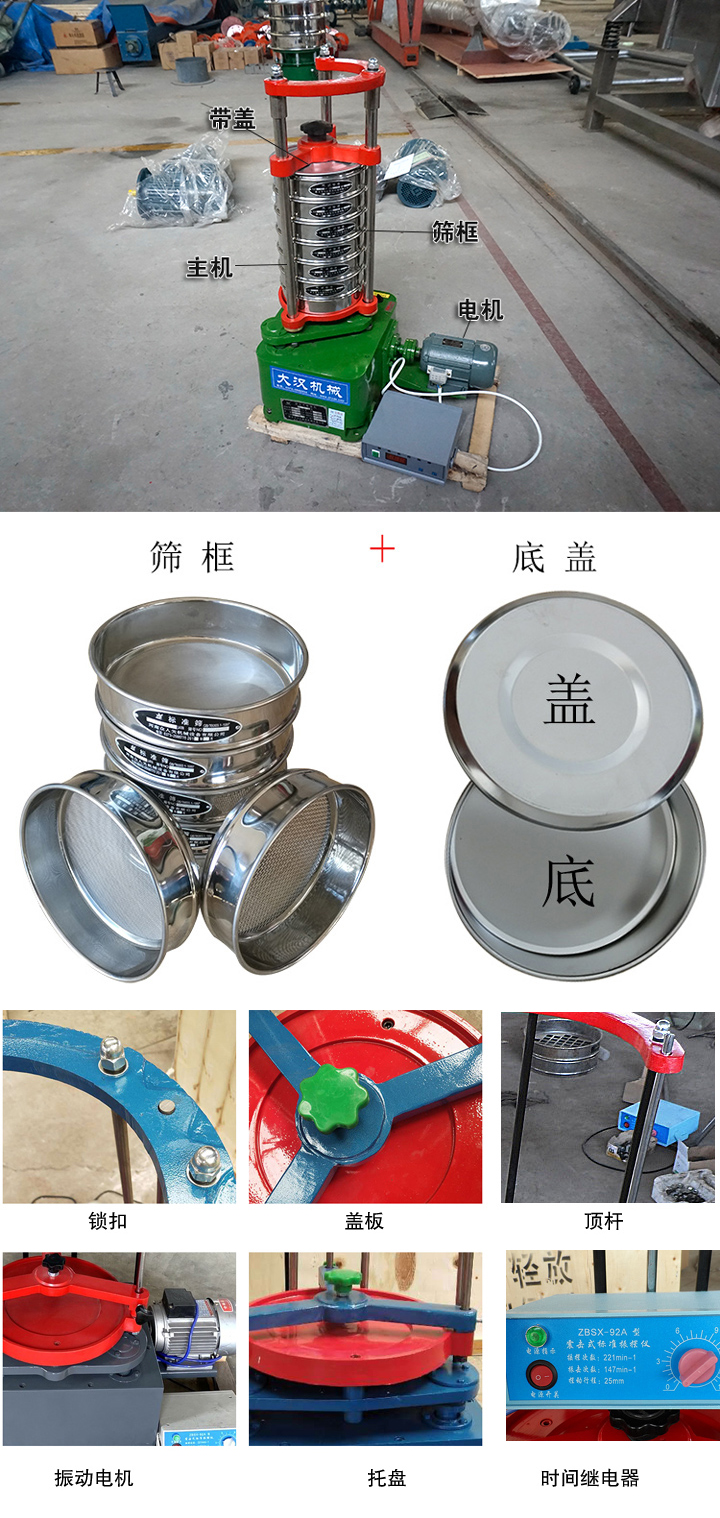

頂擊式標準振篩機結構圖：

頂擊式標準振篩機主要由機座、上蓋、回轉結構、震擊機構，夾緊機構與套篩組成

1、回轉機構: 裝在上箱體上的電機和小齒輪帶動雙聯齒輪及齒輪轉動，主偏心軸同時轉動，引發擺動盤副偏心軸等,作半徑12.5的回轉搖動，通過支撐桿等帶動篩子托盤及篩子等同步回轉搖動。

2、頂擊機構: 在機器回轉機構運動的同時，裝在擺盤軸蓋上的鍵帶動上凸輪軸旋轉；由于上突軸與下凸輪軸之間的轉速差，有效地使上凸輪軸上端，每分鐘頂擊篩子托盤等作上下運動147次。

3、夾緊機構: 當篩子等裝上機后，按順時針方向旋轉旋鈕，錐螺母沿軸向上移，同時，長短撐桿向外伸長，從而撐住導桿，并用板桿（附件）插入旋鈕孔中，扳緊，即可達到可靠固定篩蓋等目的；反向旋轉旋鈕即可松下。

4、外形材料：鑄鐵底座，噴綠漆，鑄鐵臺面，固定鋼桿。

5、動力部件：帶電容電動機。

6、震動及頂擊部件：偏心輪，彈簧，擺盤軸，上突軸與下凸輪軸。

頂擊式標準振篩機使用范圍：

頂擊式標準振篩機主要應用于煤電、電力、礦山、地質、化工、冶金、建材、化工等領域的科研單位，學院實驗室的物料篩選分析，配備獨立控制箱體，可任意設定振動篩的工作時間，定時范圍是0-99分鐘，是代替人工手篩，減輕操作者勞動強度的實驗室篩分儀器。

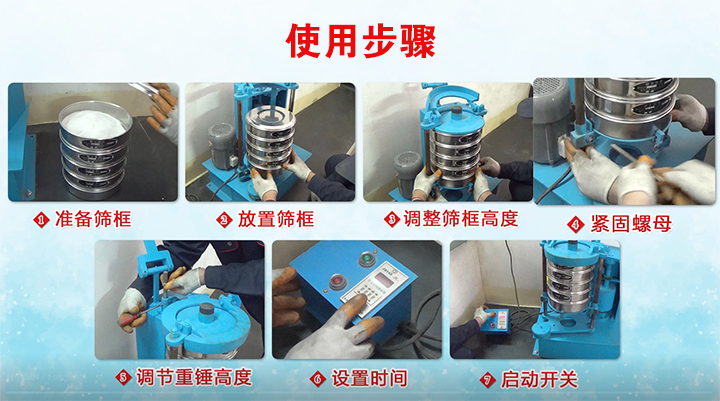

頂擊式標準振篩機操作規程：

1、在按放篩子時，應按照篩孔大小順序迭放，同時另加一個篩子底盤。

2、將需篩分化驗的物料倒入最上層的篩子內，蓋好篩蓋然后按放在振擺儀承篩座內。

3、反時轉夾篩盤上的膠木手柄，將整個夾篩盤向下滑在套篩上，然后，再順時針旋轉夾篩盤上膠木柄，其內的頂桿軸夾緊承座，把整套分樣篩固緊。

4、把頂擊式標準振篩機上的定時器旋鈕撥到篩析所需時間，打開電源開關，振擺就會開始篩轉式的工作。

5、待定時器到達先定時間的定位，振擺儀自動停止工作。

6、反時針旋轉夾篩盤上的膠木手柄將央篩盤松開并向上提，固定在滑套上，取下分樣篩。依次將需析后殘留在各號篩子內的物粒用天平稱重到檢析比例。

7、初次工作時無上下震動，因電機倒轉，請將電源線頭調換一下。

8、工作結束關閉電源。

頂擊式標準振篩機安裝和保養：

1、為穩固振篩機，需用四個地腳螺絲固緊。

2、為保護機內件不受損壞，在使用錢將箱體面板上油尺頭取出，加機油3公斤。

3、每次篩分使用后，應揩凈機體上的篩盤內的殘余灰塵，嚴禁水洗敲擊，安放順序不能顛倒。

4、電機、機箱每年清洗一次，定時器二年加油一次，確保幾件的使用壽命，不使用時加防塵罩。

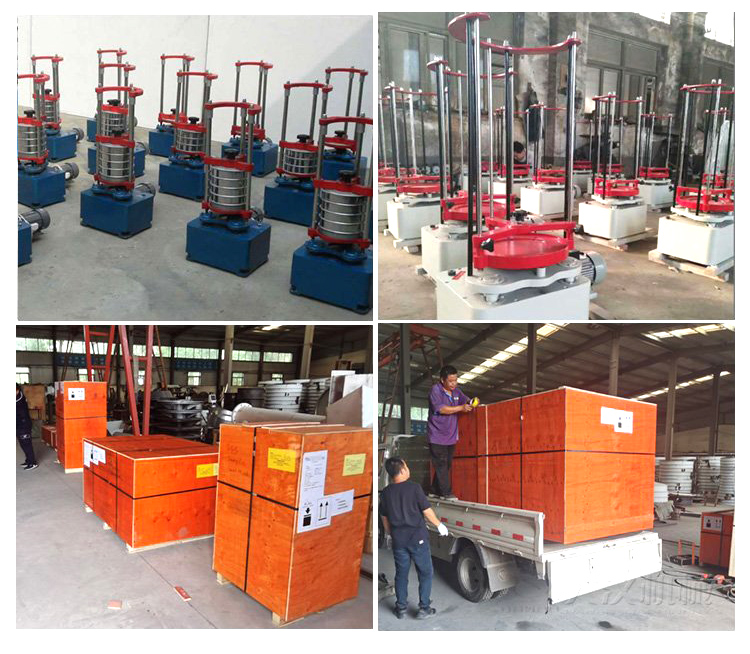

頂擊式標準振篩機廠家展示：
